一、適用范圍

本試驗箱適用于工業產品的性能可靠性實驗用。本試驗箱具有較大的溫濕控制范圍，性能指標均達到國家標準GB2423.1-93 GB2423.2-93 GB2423.3-93的要求，適用于 GB2423.1~4 《電工電子產品的基本環境試驗規范》，《試驗A：低溫試驗方法》；《試驗B ：高溫試驗方法》，《試驗  交變試驗方法》的產品進行高低溫交變試驗。

二、安裝場所

為了便于箱體散熱及維護保養，安裝本設備的場所必須符合下列條件：

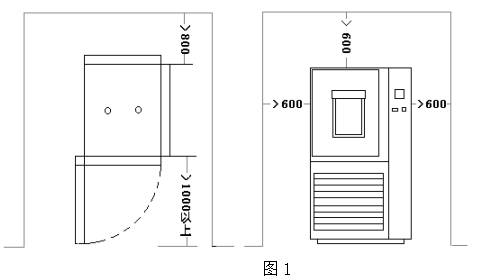

1、與相鄰的墻壁或器物之間的距離，應當有圖1所示的空間。

單位：mm

    2、為了穩定地發揮試驗箱的功能、性能，應選擇常年溫度為15~ 28℃，相對濕度不大于 85%的場所。

3、安裝場所的環境溫度切忌急劇變化。

4、應安裝在水平面上（安裝時應用水平儀在地面上確認水平）。

5、應安裝在無直射陽光的場所。

6、應安裝在通風良好的場所。

7、應安裝在遠離可燃物、爆炸物及高溫發熱源的地方。

8、應安裝在灰塵少的場所。

9、盡可能地安裝在靠近供電電源的場所。

三、電氣安裝

請依下述方法配電，注意電源容量，切莫多臺機器同時使用一處電源，以免產生壓降，影響機器性能，甚至引起故障停機，請使用專用回路。

1.依照規格表中的電源配線：

2.使用電線的線徑為：（電纜線長度為：10m以內）

3.電纜線連接電源時，單相配電綠色為一次接地線（GROUNDED），紅黑色為火線（HOT LINE），三相配電時，白色為中性線（NEUTRAL），紅黑色接其它兩相電源。

4.電源電壓的變動，請勿超過電壓的+5%（允許最大電壓為+ 10%）

5.若為三相電源，請注意缺相保護。（若確定三相電源有電而本機未動作，則該機可能為逆相，只需將相鄰的兩電源線相互交換即可）

6.本機后部有接地端子，請接地。接地線必須妥善施工，按照電氣設備技術準則，第三種接地工程，接地電阻應保持在50Ω以下，接地線線徑為：

7.如您將接地線接在水管上，水管必須是通地的金屬管。（并非所有的金屬管皆能有效的接地）

8.請勿將接地線接在石油或瓦斯管上。

9.測試品用的電源，請勿接與本機的電源，因?yàn)楸緳C(jī)已經規劃設計好，再加入其他負載，可能導致負載過重。

10.安裝是否有損傷配線、配管的可能？

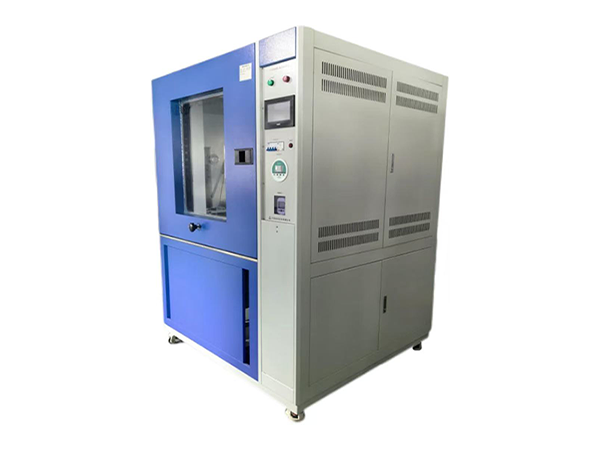

四、結構簡介

本試驗箱突破國內現有產品的設計思路，具有漂亮的外觀，理想的拼裝方式，緊湊的箱體結構，安裝使用極為方便。

本試驗箱外殼采用A3鋼板噴塑處理，外殼表面平整度高，美觀大方。內膽工作室采用不銹鋼薄板，表面平整、光亮，工作室后部備有鼓風風道，內安裝有加熱器、制冷蒸發器等部件，配有一對鼓風風機，使風道內冷熱空氣吹入工作室中，以保證工作室溫度要求。

本試驗箱制冷系統安裝于箱體下部，制冷機采用法國泰康全封閉壓縮機，安裝方便，性能可靠。

保溫材料采用超細玻璃棉，保溫效果好。

本試驗箱設有兩道硅橡膠門封條，密封性能良好。

五、性能特點

1、溫度調節范圍： -60℃～+180℃

2、(溫度波動度)： ±0.5℃

3、(溫度均勻度)： ±2℃

4、(升降溫速率) ： 5℃/min（-40   75℃）

5、(制冷方式)    ： 機械制冷，雙機

6、電    源： AC 380V ±10%

7、總  功  率： 21KW

8、質    量： 550Kg

9、(工作室尺寸) ：600×850×1000 mm（深×寬×高）

六、運轉前的檢查

1.電源及接地線的確認

l 電源是否依照規格妥善連接，并確實接地。

2.檢查超溫保護器

l 檢查超溫保護器是否設定最高溫加10℃ ~ 15℃。

3.水管的確認（帶濕度設備）

l 進排水管是否接妥當？

4.檢查超溫保護開關是否設定正確（出廠已設定完畢，用戶無需再次設定）。

七、使用方法

接通電源后，合上斷路器，按啟動鈕，然后根據溫度控制儀說明書進行溫度的設定。

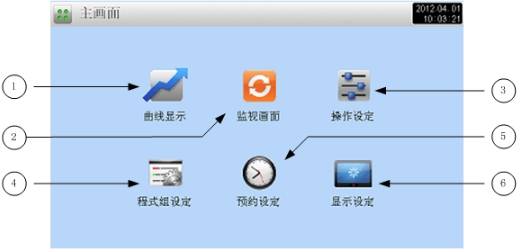

1.  接通總電源后，合上斷路器，按“電源”鈕，設備通電，儀表有顯示。如圖1

                 圖1

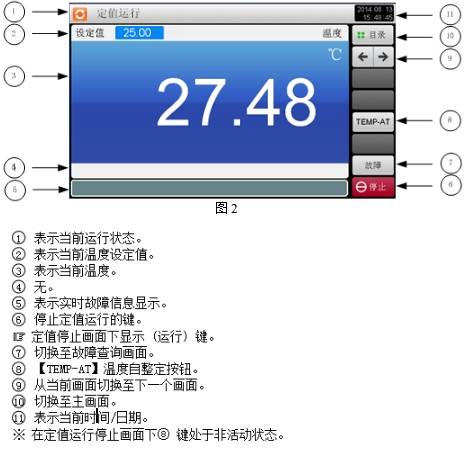

2.  點擊“監視畫面”，設備進入定值運轉設定畫面，設定需要達到的溫度，點擊“運行”按鈕，

如圖2：

3．此時，如用戶需進行程序試驗，操作如下：

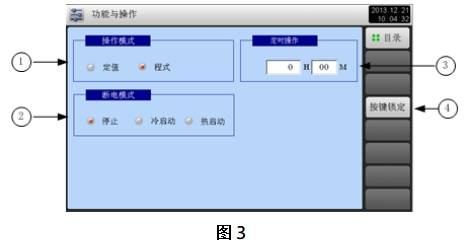

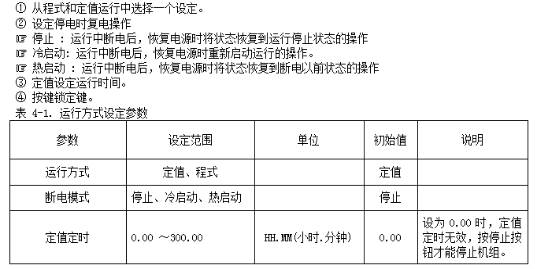

  3.1 點擊“操作設定”，進入圖3 畫面:

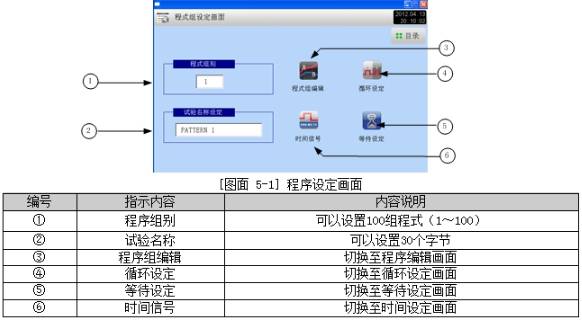

    3.2 選擇好操作模式后，點擊“目錄”返回，點擊“程式組設定”，進入圖 4畫面：

圖4

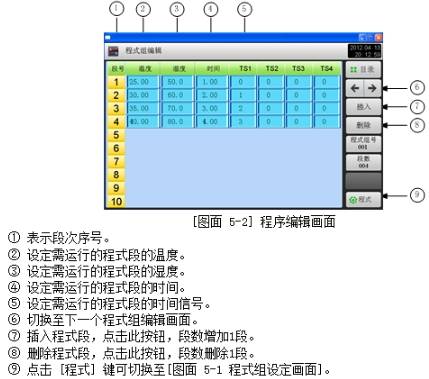

點擊“程式組編輯”，進入程式編輯畫面，如圖5：

圖5

4. 設定完畢后點擊左上角“程序”退出，進入“監視畫面”，點擊“運行”即可開始運行。

本機為半自動設備，超溫已設定好，無須重新設定。如果超溫，會切斷總電源，必須斷開斷路器，再合上后重新啟動，另外保護冷機的過載、超壓都是如此，可根據指示燈察看，哪一方面的故障。

八、注意事項

    1、照明燈除必要時外，一律應關閉。

2、在做低溫前，應將工作室擦干，60℃時烘干 1小時。

3、冷凍機應避免在5分鐘之內連續做開→   關 →開的運轉動

   作。

4、在升溫時，當溫度超過 8 0 ℃以上的情況下，切忌開啟冷機，以防出現事故。

5、試驗設備務必要進行良好接地。

6、試驗負載總質量：

7、試驗負載的總體積。

8、在垂直于主導風向的任何截面上，試驗負載截面面積之和應大于該處工作截面的三分之一。

9、本設備在電氣上出現自己無法排除之故障時，請與本公司聯系。

九、異常情況及對應措施

對于保護裝置的動作所產生的現象及處理措施，請參照以下各項情況處理。如處理有困難的時候，請與本公司聯系。

為保證制冷系統安全可靠的運轉，延長壓縮機的使用壽命，請注意日常的維護保養。

    1、壓縮機開機前：

（1）排氣截止閥及其系統中應開啟的閥是否在正確的位置。

（2）檢查電源電壓、環境溫度是否在規定的范圍。

       2、壓縮機運轉中：

（1）壓縮機的吸氣、排氣壓力不要超過使用范圍，傾聽壓縮機的運轉聲音，除進氣閥片、排氣閥片有清晰的起澆聲音外，其它部件不應有敲擊聲。

（2）發現滲漏應及時修理。

       3、壓縮機長期停車時應將制冷劑回收到貯液器內，并關閉排氣截止閥。

十、充灌制冷劑及添加潤滑油

充灌前將制冷劑鋼瓶與灌制冷劑工具（復合表）的直角三通閥連接，復合表的低壓端管子與壓縮機吸氣閥接頭連接，不要打開制冷劑鋼瓶并倒置，將接管內空氣排出，旋緊與壓縮機吸氣閥接頭，打開吸氣閥，灌入制冷劑。

添加潤滑油時，將復合表中間的接管浸入油中，將低壓端接管與壓縮機吸氣閥連接，打開吸氣閥，將接管內空氣排出，將復合表低壓端關閉，將吸氣閥頂桿頂死，開啟壓縮機，讓壓縮機自動抽真空，進入真空狀態后，將吸氣閥頂桿旋下，吸入潤滑油。至需要量后，關閉復合表低壓端，將吸氣閥關死。

十一、觸摸屏使用說明

將控制電源插頭插在AC220V電源供電插座上，打開圖電源開關。

⑴、 觸摸屏點亮，進入第一畫面（圖1-1）。手觸開始畫面”進入下一畫面見（圖1-2），

⑵、 此頁面為選擇開關類型，由于高低溫開關機的三個工位是獨立控制的因此每個工位可以根據試樣的開關的類型設置開關的種類。按下一不進入下一畫面（圖1-3）

⑶、 此頁面根據樣品的動作類型選擇開關機的動作方式。旋轉開關的左旋開關即開關逆時針旋轉設定角度開關觸點導通，延時后開關反轉特定角度開關觸點斷開。右旋開關和左旋開關動作相反。直線開關的按鈕開關即按下開關觸點導通開放開關觸點斷開的開關。自鎖開關即按一下開再按一下關的開關。翹板開關即一個操作桿按下后縮回另一個操作桿再按一下縮回的開關系統默認為按鈕開關，當試樣為自鎖開關時按一下自鎖開關按鈕，按鈕顏色變化即為選中。當試樣接負載進行試驗時，打開電流檢測開關，當試樣發生開路或短路故障時開關機會停止工作并報警。報警周期設置：設施報警時間比如報警周期設置為3即當開關發生開路或短路時延時3工作周期才發出報警。按下一步進入下一頁面見（圖 1-4）

⑷、 將試樣安裝在夾具上，直線開關點動的前進、后退是為了進一步調整好 左推桿 的起始位置，對于翹板開關和按鈕開關， 左推桿 的頭部可以離開開關按鈕一定的距離。但對于電工工具開關的試驗， 左推桿 的頭部和開關的頂部在試驗過程中是始終接觸的。調整完畢后按原點確認，此位置就是開關的起始位置，每次按停止后都復位到這個位置。通電開關是在沒有啟動前，打開開關機內部的接觸器給試樣開關通電。按下 下一步 按鈕，進入下一個畫面，見（圖1-5）。

⑸、 該頁面分別監控和設置3個工位的試驗參數。有四個按鈕， 啟動 按鈕，機器開始運行， 暫停 按鈕按下時，機器回到原位停止，按下啟動或暫停 按鈕，機器繼續運行。 停止 按鈕是在緊急狀態下，將試驗立刻終止。此時機器不管試驗在什么位置，都將馬上停止并且回復到起始為止。動作行程設置：根據左推桿到試樣的距離+試樣的動作距離為行程。動作速度設置：設置推桿的運行速度器具開關標準上有慢速 9mm / s、快速2 5mm /s、高速8 0 mm/s。試驗次數設置：設定當前試驗次數。周期時間設置：設置通斷一次所需時間比如需要試驗3 0 次/分周期時間設置2秒。通斷時間設置：設置左推桿行程到后停止的時間。斷電時間：此時間為計算值斷電時間=周期時間－［（行程÷速度）×2＋接通時間］因此當此數值出現負值時請重新設置參數。設置方法：按下右面的數字時，會跳出一個數字盤，輸入完數字后按數字盤的 NET 鍵，獲得確認，重新輸入數字按ESC 鍵。2工位、3工位按鈕分別進入2工位和3工位設置頁面，使用方法同上。

十二、注意事項

產品使用條件

產品使用條件主要是嚴格按照環境使用條件要求執行（見第四條款）?？刂齐娫措妷旱慕尤胄鑷?yán)格按照說明書圖紙要求接入，任何過電壓或欠電壓使用對設備都是有害的。試驗電源供電能力、氣源壓力、水源流量的配置必須符合設備的要求，由于配置不符合設備要求而造成設備無法正常工作或設備損壞的，協和公司不承擔任何責任。

使用注意事項

設備在使用前，認真閱讀說明書，嚴格按照說明書要求進行操作。發現有疑問的地方請及時與協和的技術人員溝通。

安全注意事項

設備運行過程中，不得隨意更改接線、隨意用手觸及執行機構、不得隨意打開機蓋伸入機器內部、出現異常響動、振動、冒煙、異味應立即關斷電源開關，待事情查清后方可繼續工作。

十三、護理與保養

設備護理

執行機構定期加入潤滑油，加油方法與加油類型有協和工程師指導進行。

日常保養

設備表面保持干燥、清潔。
