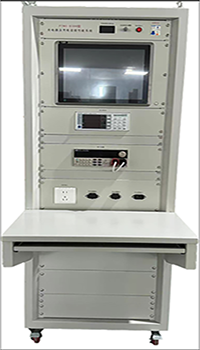

一、 產品概述

電動車錯接/短接試驗裝置是根據GB 42296-2022  6.2.5.1和6.2.5.2要求設計制造的專用試驗設備。

二、 產品特點

1.設備采用電子負載模擬電池進行試驗。

2. PLC控制，觸摸屏操作界面友好能夠方便的對實驗參數進行設置和顯示。

三、技術參數

3.1.電子負載：電壓DC0-150V

電流 DC 0-150A

3.2.電參數表精度：0.3%

四、使用環境

氣壓范圍：常壓，除非另有說明。

溫度范圍：常溫不超過0~40 ℃，除非另有說明。

濕度范圍：濕度不超過70％RH，除非另有說明。

噪聲范圍：小于65dB，除非另有說明。

防塵范圍：室內清潔，除非另有說明。

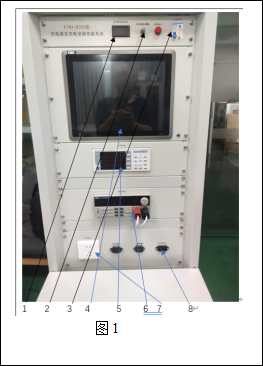

 五、控制板介紹

(見圖1)

1：充電器啟動電壓電壓表：用于顯示充電器的啟動電壓。

2：充電器啟動電壓調節旋鈕：用于調接啟動電壓的大小。

3：電源開關：設備的總電源。

4：工控電腦：用于控制試驗。

5：電參數表：用于顯示試驗參數。

6：電子負載：用于給充電器提供負載。

7：充電器電源：用于給充電器提供電源。

8：充電器輸出：用于連接充電器的輸出。

六、試驗步驟

1.將控制電源線和試樣電源線連接到合適的電源上。

2.將被測充電器電源線插入電源輸出插座。將被測充電器輸出電源線插入充電器輸出插座。

3.打開工控電腦和電參數表及電子負載的電源。在工控電腦的桌面上雙擊“充電器測試系統”圖標打開測試系統。

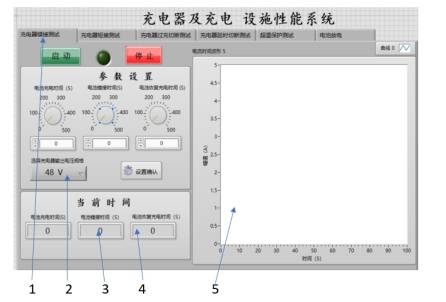

4.充電器錯接試驗

4.1在主菜單里，  在 箭頭 1所示的位置選擇充電器錯接試驗。

4.2試驗順序是先將被測充電器正常和電池鏈接正常充電運行15秒后（默認時間）將輸出正負極交換進行錯接試驗，錯接延時600秒（默認時間）后再將充電器正負極交換回復先前正常工作，觀察充電器是否能夠正常工作。

4.3試驗前根據被測試的充電器的充電電壓在 箭頭2所示位置下拉菜單選擇對應的試驗電壓。

4.4在 箭頭 3所示位置設置試驗時充電器的工作時間（默認15秒），充電器錯接時間，充電器錯接后再工作時間。

4.5設置完畢后按“設置確認”按鈕。

4.6設置完畢后按啟動按鈕開始試驗，按停止按鈕停止試驗。

4.7在 箭頭 4所示位置顯示當前試驗時間。

4.8在 箭頭 5所示位置顯示試驗時電流時間曲線。

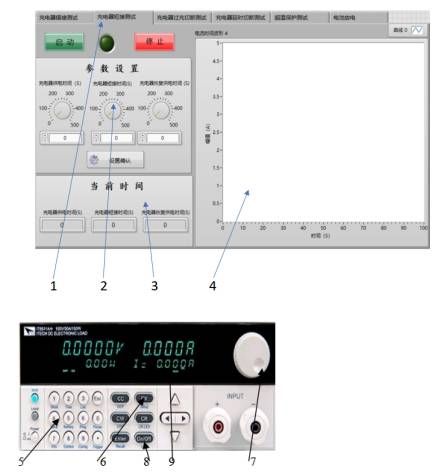

5.充電器短接試驗

5.1在主菜單里，  在箭頭1所示的位置選擇充電器短接試驗 。

5.2試驗順序是先將被測充電器正常和電子負載連接正常充電運行15秒后（默認時間）將輸出正負極短接進行短接試驗，錯接延時15秒（默認時間）后再將充電器回復先前正常工作，觀察充電器是否能夠正常工作。

5.3試驗前根據被測試的充電器的充電電壓調整2 充電器啟動電壓調節旋鈕調整啟動電壓（48v調整到51v左右，60v調整到63v左右，72v調整到75v左右）。

5.4將電子負載選擇到恒壓模式（按一下6 箭頭所示位置CV按鈕），在電子負載上設置試驗所需的電壓（在 箭頭 5或箭頭7所示位置輸入對應電壓值或旋轉旋鈕設定電壓值，在 箭頭9所示位置顯示當前設定值），打開電子負載的輸出開關（箭頭 8所示位置ON/OFF按鈕）。

5.5在 箭頭 2所示位置設置試驗時充電器的工作時間，充電器短接時間，充電器短接后再工作時間。設置完畢后按“設置確認”按鈕。

5.6設置完畢后按啟動按鈕開始試驗，按停止按鈕停止試驗。

5.7在 箭頭 3所示位置顯示當前試驗時間。

5.8在 箭頭 4所示位置顯示試驗時電流時間曲線。

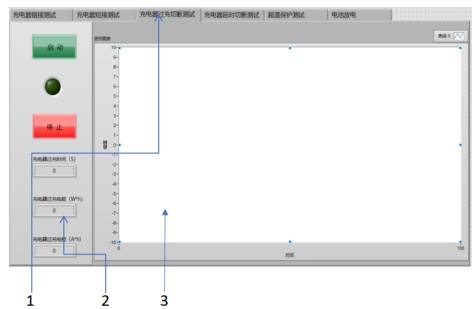

6.充電器過充切斷試驗

6.1在主菜單里，  在箭頭1所示的位置選擇充電器過充切斷試驗 。

6.2試驗前根據被測試的充電器的充電電壓調整 箭頭 2充電器啟動電壓調節旋鈕調整啟動電壓（48v調整到51v左右，60v調整到63v左右，72v調整到75v左右） 。

6.3 （電子負載操作見上條）將電子負載選擇到恒壓模式，在電子負載上設置試驗所需的電壓，打開電子負載的輸出開關。

6.4按啟動按鈕充電器開始對電子負載充電，調整電子負載電壓使充電達到高效充電區。（48V 電池高效充電區為小于57.6v，60v電池高效充電區為小于72v，72v電池高效充電區為小于86.4v）在電池容量處輸入充電器的額定充電能量（比如在充電器上標有20AH,12AH等）系統自動記錄高效充電區的時間以及高效充電區到截止所使用的能量 箭頭2位置所示。

6.5 當充電能量超過1.2C時系統顯示充電器超標。

6.6 充電在 箭頭 3所示位置顯示試驗時電流時間曲線。

7.延時切斷試驗

7.1在主菜單里， 在 箭頭 1所示的位置選擇延時切斷試驗。

7.2 試驗前根據被測試的充電器的充電電壓（電池的充電順序是先高效充電當電池快充滿時進入高壓充電，當充電95%左右時進入涓流充電）在 箭頭2所示位置選擇對應的試驗電壓。

7.3 設置完畢后按“設置確認”按鈕。

7.4 試驗前需要提起將電池內的電能放干凈。

7.5 設置完畢后按啟動按鈕開始試驗，系統自動記錄充電器在高壓充電（48V 電池高壓充電區為大于57.6v，60v電池高壓充電區為大于72v，72v電池高壓充電區為大于86.4v）的時間，以及在涓流（涓流電流小于0.605A）充電的時間當充電電流小于0.005A時試驗結束。

7 .6當高壓充電和涓流充電時間大于180分鐘時系統報警。按停止按鈕停止試驗。

7. 7在 箭頭 3所示位置顯示試驗時電流時間曲線。

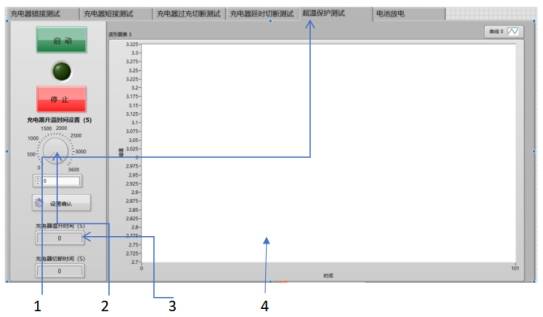

8.超溫保護試驗

  8.1在主菜單里，  在箭頭 1所示的位置選擇充電器超溫保護試驗 。

8.2 試驗前根據被測試的充電器的充電電壓調整2 充電器啟動電壓調節旋鈕調整啟動電壓（48v調整到51v左右，60v調整到63v左右，72v調整到75v左右） 。

8.3 （電子負載操作見短接試驗）將電子負載選擇到恒壓模式，在電子負載上設置試驗所需的電壓，打開電子負載的輸出開關。將充電器放入烘箱，將烘箱的溫度恒定在70℃，在 箭頭2所示位置設置試驗時充電器放入烘箱的時間（默認為30分鐘）。

8 .4設置完畢后按“設置確認”按鈕。

8 .5按啟動按鈕開始試驗，充電器溫升時間到后給充電器供電充電器開始工作，并且開始計時，當充電器超溫保護停止（電流小于0.05mA）工作時停止計時。

8 .6箭頭3所示位置顯示升溫時間和充電器的運行時間。

8. 7在 箭頭 3所示位置顯示試驗時電流時間曲線。

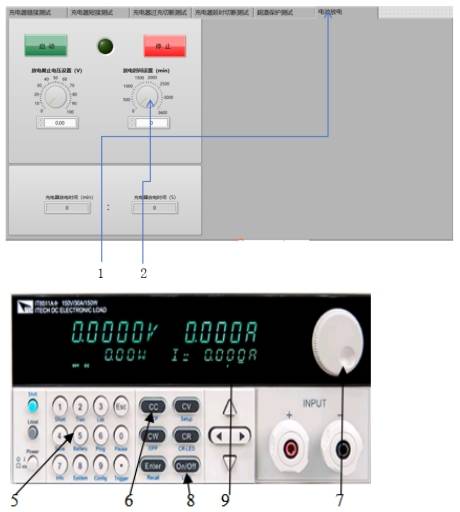

9.電池放電

9.1 在主菜單里，  在箭頭 1所示的位置選擇電池放電功能 。

9.2 首先將電子負載設置成恒流模式( 按一下 箭頭 6所示位置CC按鈕 )，設置放電電流。

9.3 ( 在 箭頭 5或 箭頭 7所示位置輸入對應電流值或旋轉旋鈕設定電流值，在 箭頭 9所示位置顯示當前設定值 )  打開電子負載的輸出開關（ 箭頭 8所示位置ON/OFF按鈕）。

9 .4 在 箭頭 2所示位置上設置放電截止電壓（48V鉛酸電池截至電壓約為40V，鋰電池約為44V。

9.5 60V鉛酸電池截至電壓約為50V，鋰電池約為56V。

9.6 72V鉛酸電池截至電壓約為62V，鋰電池約為68V）即當電池電壓低于截止電壓時停止放電。

9.7 設置放電時間即當放電時間大約設定時間時停止放電。

9.8 設置完畢后按“設置確認”按鈕。

9.9 按啟動按鈕開始放電，當電池電壓低于截止電壓或放電時間大于放電設定時間放電結束。

七、注意事項

產品使用條件

產品使用條件主要是嚴格按照環境使用條件要求執行（見第四條款）。控制電源電壓的接入需嚴格按照說明書圖紙要求接入，任何過電壓或欠電壓使用對設備都是有害的。試驗電源供電能力、氣源壓力、水源流量的配置必須符合設備的要求，由于配置不符合設備要求而造成設備無法正常工作或設備損壞的，品拓公司不承擔任何責任。

使用注意事項

設備在使用前，認真閱讀說明書，嚴格按照說明書要求進行操作。發現有疑問的地方請及時與技術人員溝通。

安全注意事項

設備運行過程中，不得隨意更改接線、隨意用手觸及執行機構、不得隨意打開機蓋伸入機器內部、出現異常響動、振動、冒煙、異味應立即關斷電源開關，待事情查清后方可繼續工作。
