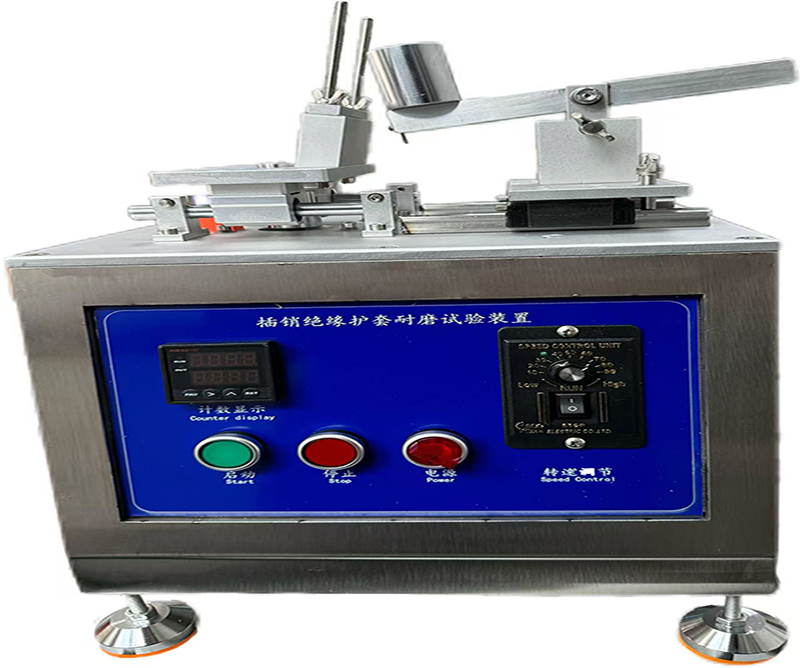

一、 產品介紹

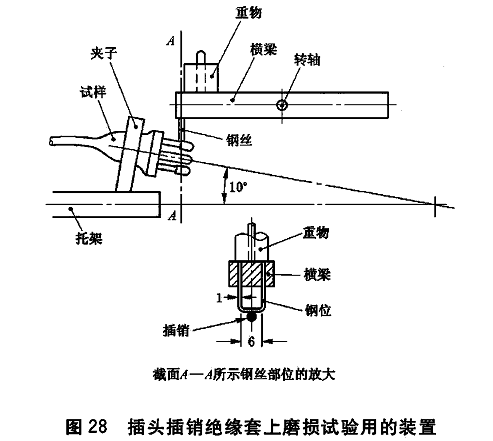

絕緣護套耐磨試驗機依據IEC 60884-1/GB 2099.1/SANS 60884-1/IS 1293/DS 60884-2-D1第 24條及圖28，VDE 0620-1第 24條及圖29等標準要求制作，專用于檢驗插頭插梢絕緣護套耐磨試驗。主要由控制箱、移動行程裝置、夾具、U型鋼針和壓力重物等組成，具有外形美觀、布局合理、操作簡便、性能可靠、維修方便等優點。
二、 參數要求
1、工作電源：單相AC220V, 50Hz；
2、計數器：計數范圍0～9999次（可預置）；
3、U型鋼針直徑：Φ1.0 mm, 寬為6 mm；
4、磨擦角度與水平線：10°；
5、壓力：4N；
6、磨擦行程：9 mm;
7、磨擦速度：標準為15周/min（30單程/min），可調速;
8、放置環境溫度: 0～40℃，濕 度10%～7 0%；
9、放置無劇烈搖動、沖擊、振動、無腐蝕性空氣、塵埃的場所。
三、 試驗操作

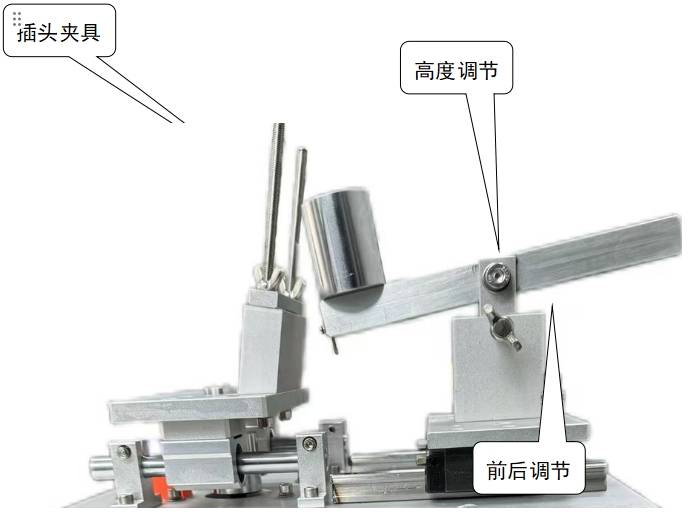

1.確認Φ1.0-U型鋼針是否固固定在橫梁上，如彎曲、變形或露出的長度過短需調整或更換；再將4N的砝碼安裝在橫梁上，如上圖。
2.夾持試樣:
將剪除配線的試樣放在絕緣護套固定裝置(夾具)中間，旋緊裝置上的松緊螺絲將其夾緊，并使插梢露出的長度保證摩擦試驗行程。
3.調整U型鋼針位置及橫梁水平。
必要時可調整上下行程螺絲，未試驗前使U型鋼針剛好壓在插梢的絕緣部分上且橫梁盡量保持水平，
4.開機：將隨機附送的電源線插上電源，打開試驗電源開關且開關指示燈亮
5.調整行程距離
將U型鋼針壓在試樣絕緣插梢上，觀察行程距離（標準要求插銷摩擦的長度大約為9mm，其中約有7mm在絕緣護套上），如不能滿足行程需調整行程松緊螺絲，調到所需要行程并將螺絲擰至不松動為止,
6.試驗次數設置：標準要求摩擦20000次（一個方向10000次，即單程）,試驗在每個樣品的一個插銷上進行，特殊要求除外。
7.速度調節
標準摩擦速度為15周/min（30單程/min）
輕輕的向右旋轉調速器旋鈕，用計時器確認每分鐘的速度滿足要求。
8.試驗：按下“啟動”按鈕進行試驗，中途需要停止按下“停止 ” 按鈕即可。
9.判定標準：試驗后，插銷不得出現可能影響插頭安全性能或影響其進一步使用的損壞，特別是絕緣護套不得磨穿或起皺。
四、 注意事項
1.U型鋼針若摩損后需及時更換或聯絡我司。
2.活動部位應經常加潤滑油使運轉順暢。
3.試驗裝置要保持清潔，以免大量灰塵掉落而降低儀器固有性能。
4.請勿隨意拆開裝置或部件進行任何改裝或設置，以免損壞。
5.試驗裝置或配件需妥善保管，不可碰撞、變形、損壞等，如有損壞需報修。
* 本說明書中圖片僅作參考，以實物為準。
