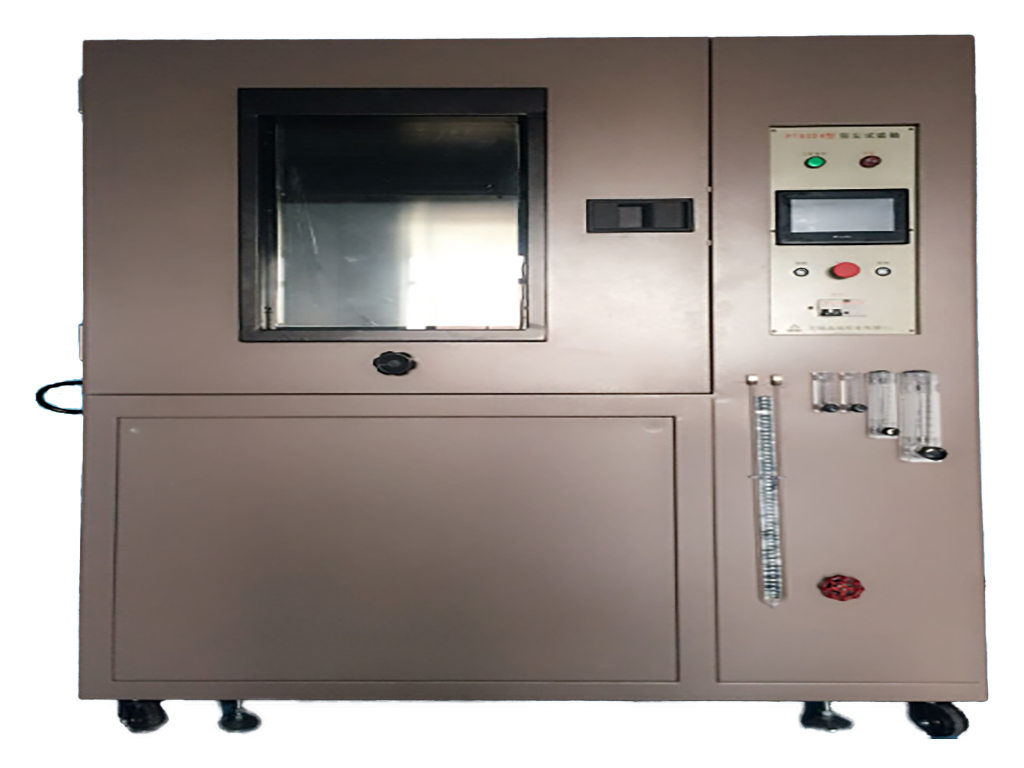

PT8024型粉塵試驗箱（控溫型）

一  概述

本試驗箱適用于電工電子產品外殼和密封件、電氣性能、運動部件、潤滑部件等的測試其防塵、耐塵的安全等級。

二  產品特點

2.1  適用于GB/T 10485-2007(ISO/DIS 12346)、GB 2423.37-2006 試驗L：沙塵試驗La2（IEC 60068-2-68），GB 4208-2008(IEC 60529) , ISO 20653：2006外殼防護等級（IP代碼），GB/T 4942.1-2006(IEC 60034-5)、 GB 7000.1(IEC 60598-1)標準規范中的有關要求；具有電壓電流指示；

2.2  采用PLC及觸摸屏控制系統，可對吹塵風機、粉塵振動、抽真空以及

  通斷電及時間進行控制，并具有噴塵濃度調節功能；

2.3  全封閉結構，粉塵強力循環馬達，附有震動裝置，使得噴塵濃度保持相同及穩定；振動和停止振動時間自動交替進行，交替時間可設定；

2.4  具有被試件通電測試功能；電氣測試具有定時通電測試和間歇通電測試功能；具有電氣測試電源AC220V和外接兩種接口(箱外完成，并有密封塞)；

2.5  噴塵測試具有定時噴粉測試和間歇噴粉測試功能，具有間歇測試總計

   時功能；

2.6  具有真空設備、流量計、壓力計、節流過濾器，能夠滿足被試件抽真

   空的測試要求（可直接設定負壓差確保不超過-2Kpa）；

2.7  加熱系統：將加熱板安裝在一個金屬罩殼內，將金屬罩殼安裝在粉塵箱炊粉通道的箱壁上通過循環風對整個粉塵箱內進行加熱，這樣安裝能夠使整個箱體內加熱均勻，同時保證箱上的震動器工作正常（見示意圖），在粉塵箱的上箱體部分安裝隔熱層防止熱量的散發。

2.8  試驗時間：試驗時間可自由設定，最大為9999小時59分；

2.9  觀察窗具有照明設備、除塵刷，便于觀察箱內情況。

2.10  具有多種保護裝置，性能安全可靠。

1）箱門開啟風機自鎖保護

2）最大真空壓力設定保護

3）無熔絲保護開關，漏電、全護套式接線端子保護

4）整體設備定時，自動關機等保護

三  技術規格

3.1  工作電源：AC220V/50Hz/1PH/5A

3.2  被試件電源：AC220V/50Hz或AC110V外接特殊規格

3.3  氣流速度：2、5、10、12.5 m/s（通過選擇開關選擇，適應多標準要求）

3.4  噴塵、電氣測試時間設定：0~9999，計時單位可選擇時、分、秒

3.5  環境溫度：（15~35）℃  環境濕度：小于30%RH

3.6  溫度范圍：RT~60℃（帶有加熱系統）

3.7  負壓測試：（0~20）mmHg可調整（被試件的負壓測試）

3.8  內部尺寸： W1500*H1000*D1000

3.9  外部尺寸： W2100*H2000*D1250

3.10 材質：內膽為SUS304優質不銹鋼結構，外殼銹鋼噴塑

3.11 試驗機門：采用單開式，邊緣裝有密封條避免泄漏，并裝有安全開關，門開啟時噴塵馬達自動關閉。

3.12 砂塵濃度：2~4kg/m3

3.13 試驗用塵：采用細度 < 75 μ m干燥滑石粉、硅酸鹽水泥等。

3.14 金屬篩網標稱線徑：50μm，線間標稱間距為75μm；

3.15 吹塵機風機選用進口品牌（臺灣東元），并在漏斗底部設計取塵口

3.16 安全裝置：漏電及過負載保護裝置，粉塵馬達過負載保護裝置。

四  注意事項

4.1 為安全考慮，真空測試的真空泵不可以單獨使用，必須在噴塵實驗過程中才能使用。

4.2 試驗箱的照明系統可以單獨使用，總電源開啟后，即可以開關照明。

4.3 在開啟真空泵之前，請先將進氣閥門開到最大開度，以防將壓差計內的液體抽空，而后慢慢調節流量計的閥門及進氣閥門大小，直至達到所需的空氣壓力以及氣體流量。

4.4 在不使用真空測試時，請將試驗箱內的吸氣孔用密封塞塞緊。

4.5 在進行試樣的通電測試時，將試樣的電源線從箱內的通線孔引到電器控制室內接線，而后將箱內通線孔處用密封塞塞緊。

五  附加說明

被試件測試電源具有兩種規格，在測試時只能使用其中的一種，分別是AC220V/50Hz和一外接電源口，外接電源口供用戶特殊電源輸入使用，電源需客戶自備，其功率大小和輸出頻率依據由被試件決定（單相<10A）。

六  附件清單

9.1 配一套吸管（機箱內真空口和試樣接口連接管），吸管與試樣口的連接處接口用戶需指定。（使用方法請參看附錄A）

9.2 隨機提供一只篩網。

9.3 隨機提供干細滑石粉16 Kg。

9.4 隨機提供密封塞兩只。

9.5 隨機提供6*30mm玻璃保險絲管兩只(6A/250VAC)。
