PT3009型插頭 插拔耐久性試驗臺是根據 GB2099.1中第21條款 對≤16A的插座是否能經受得住正常使用時出現的機械、電和熱應力不會出現過度的磨損或其他有害影響的試驗設備。本設備采用氣動結構，鋁合金框架，整機造型美觀大方，性能優良，并配有負載輸入接口，負載電流顯示（數顯），是專業檢測機構和生產廠家理想的試驗裝置。

一、 主要技術參數

1． 工作壓力：0.1～0.6Mpa

2． 行   程：60mm

3． 工   位：三工位

4． 行程速率：30行程/分(可設定)

5． 通電時間： (可設定)

6． 電    源：220V，50Hz

7． 記數范圍：0～99999次

8． 外型尺寸：主機：1000Lx740Wx950H

9． 重    量：50Kg

10． 要求：壓力0.7MPa，流量：0.05m³ /min的干燥凈化的壓縮空氣。

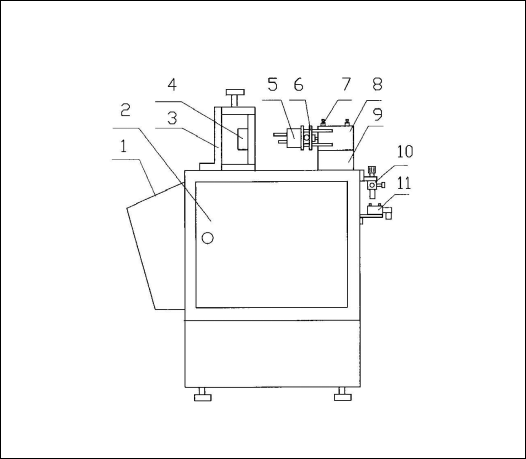

二、 結構圖

1?？刂泼姘? 2。電氣柜  3。夾具  4。被測件  5。試驗插頭

6。調節系統  7。單向調節閥  8。雙活塞桿氣缸  9。氣缸底座

10。過濾減壓閥  11。換向閥

三、實驗的進行

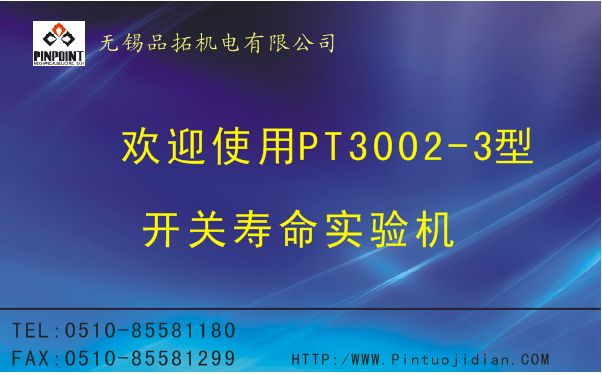

1． 接通電源在觸摸屏上出現（見圖8），在觸摸屏上輕觸“進入”一下進

圖8

入下一頁面（見圖9），

                 圖9

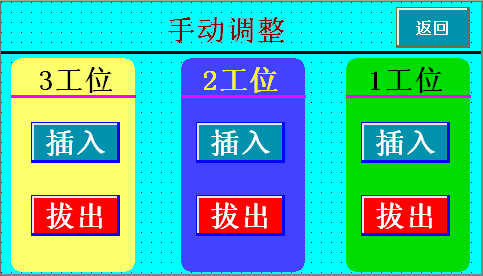

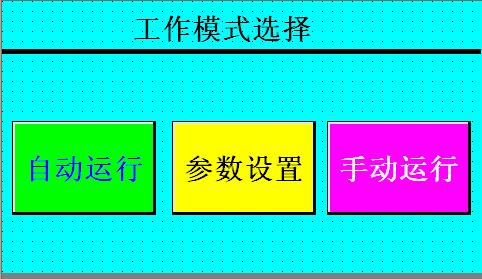

2． 這一頁是選擇自動實驗和手動調整。當在裝夾時按手動進入手動調整（見圖10）在此頁面能夠手動調整三個工位插入和拔出。按“返回”退出。

                  圖10

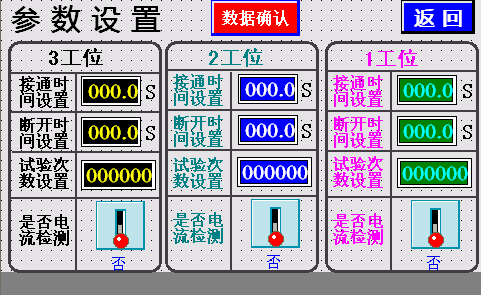

3．按“參數設置”進入?yún)?shù)設置界面（見圖11）在此頁面能分別設定通電時間、斷開時間、實驗次數，。須設定時按顯示的數字，在頁面上將出現一小鍵盤，在小鍵盤上輸入所須的數值后按ENT確認，所有參數設定完畢以后按“數據確認”鍵確認數據并返回上一頁。如果選擇電流檢測時當插座在試驗中產生開路（插座損壞）3個周期后停止試驗并報警。

                    圖11

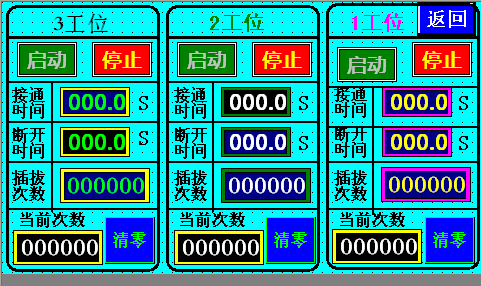

3、當試樣裝夾完畢，電線接好以后按“自動”進入下一頁（見圖13）開始實驗。

                 圖11

系統的計數器是掉電保持型的，當需要重新開始實驗時需要將計數器清零 。按三個清零按紐分別對三個工位的計數器進行清零。按“啟動“按鈕就開始試驗頁面上顯示運行次數。當需要停止時按上面的三個停止按鈕。

                    圖12

4、 開路故障報警，如發生開路故障，控制儀將發出報警信號并自動停機。（見圖12）
