[1]產品概述

適用于帶絕緣護套的插銷進行彎折的測試，以檢查產品的承受彎曲應力后的剛度和機械強度試驗。按照GB1002-2024中5.3章節及圖26 要求。

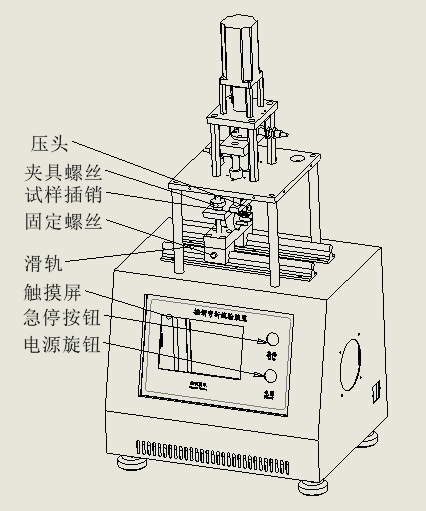

[2]結構原理

           [3] 技術參數

1、控制方式：PLC控制，4寸真彩觸摸屏人機界面智能操作；

2、測試工位：1工位；

3、框架結構：采用冷軋鋼鋼板折彎后做為骨架，噴塑工藝， 上下式結構，下部控制系統，上部試驗部分；

4、安裝夾具：V型上下自鎖緊夾具；

5、測試驅動：步進減速電機 作為彎曲主動力；

6、施力位置： 手動調節，施力位置距離插合面14mm，最大可調25mm ；

7、彎折行程： 0-15mm，觸摸屏可設置 ；

8、彎折速度：0-75mm/s,觸摸屏可設置；

9、試驗次數： 0-999999次，觸摸屏可設置 ；

10、循環時間： 1 0～999999s，觸摸屏可設置 ；

11、單次循環：0～60s,觸摸屏可設置 ；

12、設備電源：AC220V  50Hz。

[4]操作說明

1、拿出卡尺， 住備好測試的插銷試樣，松開夾具螺絲，將試樣用壓板固定（盡量使試樣插銷端表面與壓板超壓頭的一邊平齊，安裝必須使被測插銷片處于水平方向），點擊參數設定里的下行按鈕，使壓頭面基本與插銷接觸，松開滑塊的固定螺絲，卡尺固定在11mm（標準14mm，即11+3mm壓頭半徑）的讀數一點卡口接觸試樣表面， 推動夾具使卡尺另一卡口與壓頭外圓接觸，鎖緊滑塊固定螺絲；

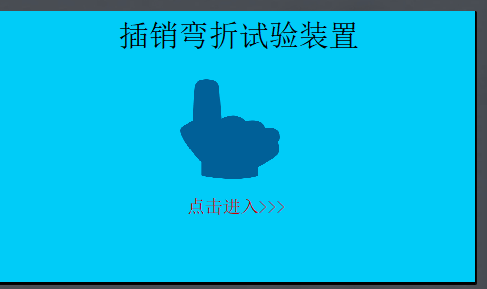

2、接通電源，開啟電源開關， 顯示進入界面，如下圖：

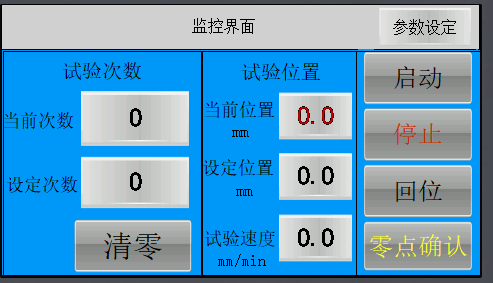

點擊進入進入監控畫面，如下圖：

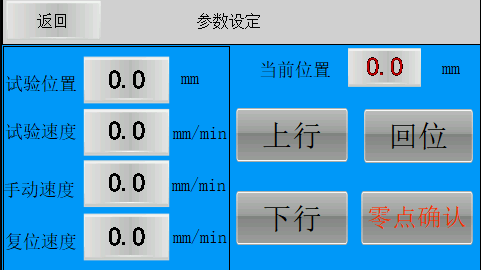

點擊參數設定，進入以下畫面：

3、按下行按鈕，壓頭與插銷表面接觸當前位置顯示數值時點擊零點確認（要測試數值準確調校方法是：先設定手動速度，如果下行當前數值顯示增加過快就調慢，反之調快，比如調慢后，按下行當前顯示0.1mm，那么再按上行顯示接近0或極度接近0時按零點確認即可），試驗位置按標準設定7.5mm，試驗速度設定小于50mm/S，復位速度可以按出廠不變更；

4、點擊監控畫面返回，設定試驗次數，設定試驗位置（高度），按下清零按鈕，按下啟動按鈕，到達試驗次數按鈕，中間需要停止可以按停止和急停按鈕；

5、試驗結束后，取出試樣按標準要求判斷合格性。
